Dans les bâtiments à ossature métallique, le choix du plancher conditionne autant la performance structurelle que la rapidité d'exécution. L'association bac acier et béton coulé répond à ces deux exigences simultanément, ce qui explique son adoption croissante dans les projets tertiaires, industriels et résidentiels collectifs.
Comprendre le fonctionnement du plancher collaborant
Rôle des bacs acier

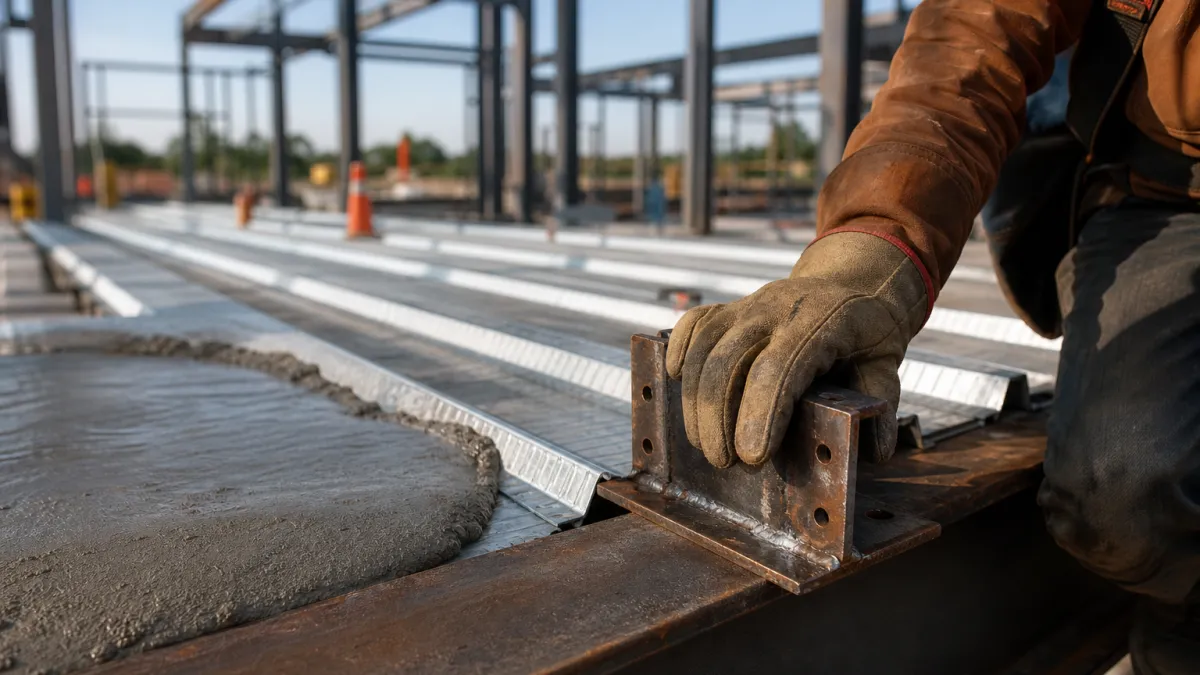

Profilés en tôle d'acier galvanisée, les bacs nervurés jouent un double rôle dans le plancher collaborant : ils servent de coffrage perdu pendant le coulage du béton, éliminant tout étaiement temporaire, puis deviennent une armature inférieure permanente une fois le béton durci. Leur géométrie nervurée augmente la surface de contact et favorise l'ancrage mécanique, transformant deux matériaux distincts en un système structural solidaire capable de reprendre les charges de flexion.
Importance des connecteurs métalliques
Sans connecteurs métalliques, le béton et l'acier travaillent de façon indépendante, ce qui annule l'effet de collaboration recherché. Ces dispositifs, généralement des goujons soudés sur les poutres, assurent la liaison mécanique entre les deux matériaux. Leur présence garantit une adhérence suffisante pour que les charges horizontales et verticales soient redistribuées de manière homogène sur l'ensemble de la section composite, optimisant ainsi la résistance globale du plancher.
Cette synergie entre acier et béton, une fois maîtrisée, ouvre la voie à des bénéfices concrets que les sections suivantes détaillent.
Avantages du plancher collaborant sur structure métallique
Associer béton et acier dans un système composite allège mécaniquement la structure globale : le béton travaille en compression là où l'acier reprend les efforts de traction, ce qui réduit les sections nécessaires et, par conséquent, le poids total à transporter et à assembler sur site. Pour les projets à calendrier contraint, ce gain se traduit directement en semaines gagnées sur le planning.
Plusieurs avantages concrets découlent de cette logique structurelle :
- Réduction du poids structurel : des profilés plus légers suffisent à reprendre les charges, ce qui diminue les coûts de fondations et simplifie la logistique de chantier.
- Rapidité d'installation : les bacs acier se posent sans étaiement lourd, libérant immédiatement le niveau inférieur pour d'autres corps d'état.
- Flexibilité architecturale : les grandes portées accessibles permettent de supprimer des poteaux intermédiaires, offrant des plateaux libres reconfigurables selon les usages.
- Optimisation des délais globaux : la mise en œuvre séquentielle et rapide réduit l'exposition aux aléas climatiques et compresse la durée totale du chantier.
- Compatibilité avec les réseaux techniques : la hauteur structurelle maîtrisée facilite l'intégration des gaines et fluides sous le plancher fini.
Étapes de mise en œuvre d'un plancher collaborant
Préparation et installation
La solidité finale du plancher collaborant dépend directement de la qualité de la préparation amont. Les profilés métalliques porteurs doivent être vérifiés en aplomb et en alignement avant toute pose, car un défaut géométrique à ce stade se répercute sur l'ensemble de la dalle. Les bacs acier nervurés sont ensuite fixés mécaniquement aux semelles des poutres, avec un recouvrement latéral conforme aux prescriptions du fabricant. Cette comparaison des processeurs ESP8266 et ESP32 illustre combien le choix d'un composant conditionne toute l'architecture qui suit.
Coulage et finition
Le coulage doit suivre une cadence contrôlée : un béton déposé trop vite provoque des surcharges locales sur les bacs acier avant la prise, tandis qu'un arrêt prolongé génère des joints froids préjudiciables à la monolithie de la dalle. Une fois la mise en œuvre terminée, la finition de surface conditionne la planéité finale, critère déterminant pour la pose des revêtements et la répartition homogène des charges d'exploitation sur l'ensemble du plancher.
Exemples de projets utilisant des planchers collaborants
Projets commerciaux
Les bâtiments commerciaux concentrent des contraintes rarement réunies ailleurs : charges d'exploitation élevées, grandes portées libres et exigences architecturales fortes. Le plancher collaborant répond précisément à cette combinaison, en distribuant les efforts entre la tôle nervurée et le béton coulé en place. Chaque programme impose ses propres arbitrages, comme le montrent ces typologies représentatives :
| Projet | Caractéristiques |
|---|---|
| Centre commercial A | Résistance aux charges lourdes, flexibilité de cloisonnement |
| Bureau B | Grandes portées libres, optimisation du volume utile |
| Hôtel C | Design modulable, rapidité d'exécution entre niveaux |
| Entrepôt logistique D | Dalles épaisses pour chariots élévateurs, portées de 9 à 12 m |
| Clinique privée E | Maîtrise vibratoire, compatibilité avec équipements médicaux lourds |
Projets résidentiels
Dans le résidentiel, la légèreté structurelle des planchers collaborants ouvre des possibilités architecturales que les dalles béton traditionnelles ne permettent pas : portées libres plus importantes, hauteurs d'étage maîtrisées, façades plus généreuses. Les immeubles collectifs comme les villas contemporaines tirent parti de cette combinaison acier-béton pour gagner en flexibilité de plan, tout en réduisant les charges transmises aux fondations. Les avantages de Newmips Cloud pour les entreprises rejoignent cette logique d'optimisation globale des projets de construction résidentielle.
Considérations et défis à anticiper
Deux phénomènes physiques méritent une attention particulière lors de la conception : la dilatation thermique de l'acier et la compatibilité chimique entre le béton et les profilés métalliques. Mal anticipés, ces facteurs peuvent générer des contraintes internes préjudiciables à la durabilité de l'ensemble.
La planification en amont reste le levier le plus efficace pour éviter des erreurs de conception aux conséquences structurelles difficilement réversibles. Un calcul insuffisant des connecteurs, une mauvaise estimation des charges différées ou une coordination défaillante entre les corps de métier peuvent compromettre la performance mécanique du système. La phase d'études exige donc une vérification croisée entre ingénieurs structure et bureaux d'études béton, afin de garantir la cohérence de chaque interface avant le démarrage du chantier.
Bien maîtrisé, ce système constructif cesse d'être une simple option technique pour devenir un levier de performance réel sur un chantier. La connaissance de ses mécanismes et de ses exigences de mise en œuvre reste ce qui distingue un projet abouti d'une opportunité manquée.
Questions fréquentes
Qu'est-ce qu'un plancher collaborant sur structure métallique ?
Un plancher collaborant associe une dalle de béton coulée sur un bac acier profilé, solidarisée à la structure métallique par des connecteurs. L'ensemble travaille en monolithique, combinant la résistance à la traction de l'acier et la compression du béton.
Quels sont les avantages du plancher collaborant par rapport à un plancher traditionnel ?
Il offre une mise en œuvre rapide, une réduction du poids propre, une grande portée sans étaiement intermédiaire et une excellente rigidité diaphragme. Il limite également les délais de chantier grâce à la pose du bac acier comme coffrage perdu.
Comment dimensionner un plancher collaborant sur structure métallique ?
Le dimensionnement s'effectue selon l'Eurocode 4 (EN 1994-1-1), en vérifiant les états limites ultimes et de service. Il intègre la portée, les charges permanentes et variables, l'épaisseur de dalle et le taux de connexion acier-béton.
Quel bac acier choisir pour un plancher collaborant ?
On privilégie des bacs nervurés de hauteur 50 à 80 mm, en acier galvanisé S280 ou S320, avec emboutissages assurant l'adhérence au béton. Le choix dépend de la portée, de la charge et des exigences de résistance au feu requises.
Quelle est la résistance au feu d'un plancher collaborant ?
Un plancher collaborant atteint couramment REI 60 à REI 120 selon l'épaisseur de béton sur nervure et l'enrobage des armatures. Des calculs spécifiques selon EN 1994-1-2 permettent de justifier la tenue au feu sans protection rapportée.
